MSI MPG B760M EDGE TI WI-FI マザーボードは小型ゲーミングPCでもSSDの増設に困らない?|M.2 SSDを3基搭載できる

結論:MSI MPG B760M EDGE TI WI-FI マザーボードはコンパクトなゲーミングPCを組みたいけれど、将来的なストレージ増設や接続機能の不足が気になる人向けの拡張性を重視したMicro-ATXマザーボード

Micro-ATX規格でゲーミングPCを自作する際は、ケースのサイズを抑えながら必要な拡張スロットや接続端子を確保できるかが気になるところです。

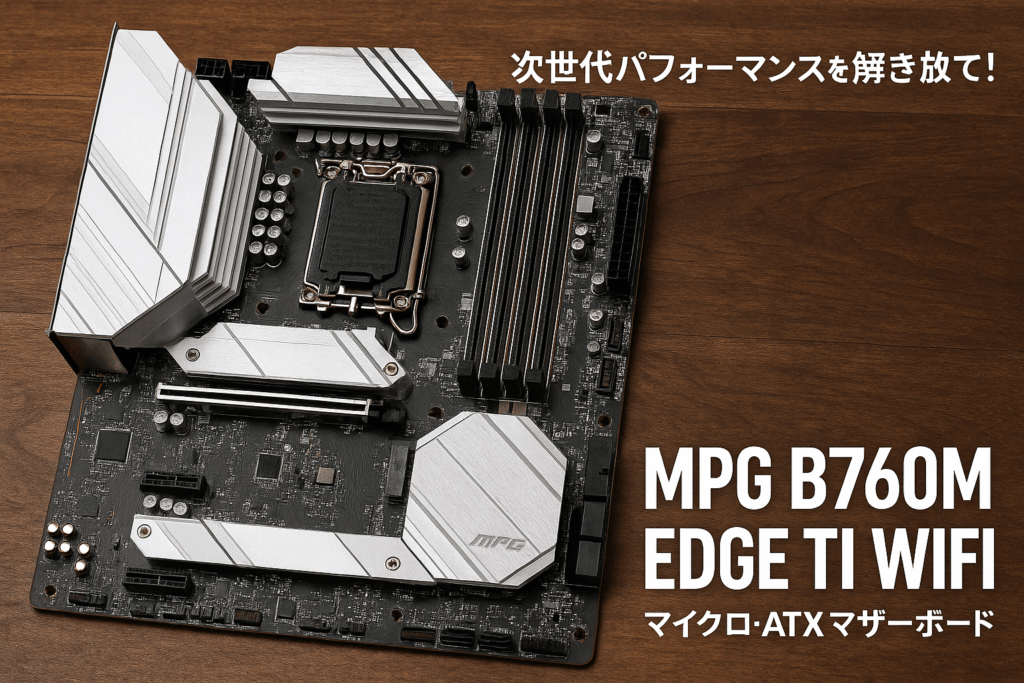

MSI MPG B760M EDGE TI WIFIは、Intel第14・13・12世代Coreプロセッサーに対応し、DDR5メモリやPCIe 5.0 x16スロットを搭載したマザーボードです。

PCIe 4.0 x4対応のM.2スロットを3基備えているため、ゲームのインストール先や作業データの保存先を複数のNVMe SSDに分けて管理できます。

Wi-Fi 6Eや2.5Gbps有線LAN、最大20GbpsのUSB Type-C端子も搭載しており、ネットワーク接続や外部ストレージの利用にも対応しています。

ただし、CPUソケットはLGA1700のため対応世代に制限があり、将来的なCPU交換を考えている場合はプラットフォームの選択にも注意が必要です。

詳しい対応CPUやメモリの互換性、拡張スロットの構成については、Amazonの商品ページで確認してみてください。

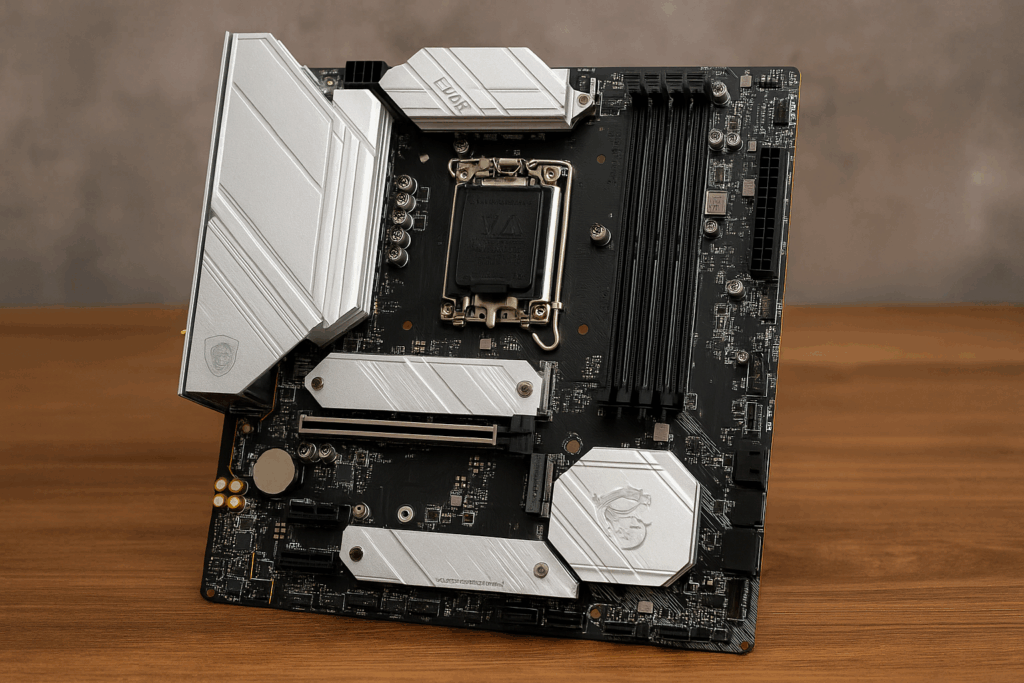

MSI MPG B760M EDGE TI WI-FI マザーボード
Amazonで(価格・口コミ)をチェックする

MSI MPG B760M EDGE TI WI-FI マザーボード

レビュー良かった点

PCIe 4.0 x4対応のM.2スロットを3基搭載しているため、複数の高速NVMe SSDを組み合わせたストレージ構成を検討できます。

OS用、ゲーム用、動画編集などの作業データ用にストレージを分ければ、用途に応じたデータ管理がしやすくなります。

さらにSATA 6Gb/sポートも6基備えているため、既存のSATA SSDやHDDを活用しながら保存容量を増やせる点も魅力です。

12+1+1 Duet Rail Power Systemとデュアル8ピンCPU補助電源を採用し、高性能なIntel Coreプロセッサーへの電力供給を考慮した設計になっています。

電源回路周辺には大型ヒートシンクが配置されており、ゲームプレイや高負荷作業で発生する熱を効率的に放散する構造です。

M.2 SSD向けのShield Frozrも備えているため、ストレージの温度上昇による性能低下を抑える冷却機構が用意されている点も評価できます。

Wi-Fi 6Eに対応しており、対応ルーターを利用すれば6GHz帯を含む無線ネットワーク環境を構築できます。

Realtek製2.5Gbps有線LANも搭載しているため、オンラインゲームや大容量ファイルの転送など、安定した有線接続を重視する用途にも対応できます。

背面には最大20GbpsのUSB 3.2 Gen 2x2 Type-C端子があり、対応する外付けSSDなどを高速に接続できる点も便利です。

レビュー気になった点

CPUソケットはLGA1700を採用しているため、対応するIntel第14・13・12世代CoreプロセッサーなどからCPUを選ぶ必要があります。

LGA1851など異なるソケットを採用した新しい世代のCPUには対応しておらず、将来的なCPU交換の選択肢は限られます。

また、第14世代CPUを使用する場合はBIOSの対応状況も確認し、購入時点のバージョンで目的のCPUを利用できるか調べておくことが大切です。

Intel B760チップセットはCPUの倍率変更によるオーバークロックに対応していないため、CPU性能を細かく追求したい場合は制限があります。

DDR5メモリのIntel XMP 3.0には対応していますが、最大7800+MHzという数値はオーバークロック時の対応仕様であり、すべての環境で動作が保証されるわけではありません。

CPUやメモリの組み合わせによって安定動作する速度が異なるため、使用予定のメモリがメーカーの動作確認リストに含まれているか確認しておくと安心です。

Micro-ATX規格のため、ATXマザーボードと比較するとPCI Express拡張スロットの数に制限があります。

グラフィックボード以外にもキャプチャーボードや拡張カードを複数取り付けたい場合は、スロットの位置やグラフィックボードの厚みに注意が必要です。

また、Micro-ATX対応ケースでも内部スペースや冷却ファンの配置は異なるため、使用するパーツが無理なく収まるか事前に確認する必要があります。

向いている人・向かない人

向いている人

  • Intel第14・13・12世代CoreプロセッサーでゲーミングPCを組みたい人
  • Micro-ATX規格でコンパクトな自作PCを構築したい人
  • 複数のM.2 NVMe SSDを搭載してストレージを使い分けたい人
  • DDR5メモリを使用したPC環境を構築したい人
  • Wi-Fi 6Eと2.5Gbps有線LANの両方を利用したい人
  • 高性能CPUに対応する電源回路や冷却設計を重視する人
  • PCIe 5.0対応のグラフィックボード用スロットを確保したい人
  • 高速USB Type-C端子や豊富なSATAポートを活用したい人

向かない人

  • AMD Ryzenプロセッサーを使用したい人
  • LGA1700以外のIntel CPUを使用する予定の人
  • 将来的に新しいCPUソケットへの交換を重視する人
  • CPUの倍率オーバークロックを行いたい人
  • PCI Express拡張カードを多数搭載したい人
  • DDR4メモリをそのまま流用したい人
  • M.2 SSDにPCIe 5.0接続を求める人
  • ATX規格の豊富な拡張スロットを必要とする人

商品スペックについて

スペック

  • メーカー:MSI(Micro-Star International)
  • シリーズ:MPG EDGEシリーズ
  • 型番:MPG B760M EDGE TI WIFI
  • 国内代理店コード:MB6464
  • CPUソケット:LGA1700
  • 対応CPU:Intel Core 第14・13・12世代、Intel Pentium Gold、Intel Celeron
  • チップセット:Intel B760
  • フォームファクター:Micro-ATX(mATX)
  • 基板サイズ:243.84×243.84mm
  • メモリ規格:DDR5 UDIMM
  • メモリスロット数:4スロット
  • 最大メモリ容量:256GB
  • メモリ動作速度:最大7800+MHz(OC)
  • メモリチャンネル:デュアルチャンネル
  • メモリオーバークロック:Intel XMP 3.0対応
  • 対応メモリ方式:Non-ECC Unbuffered
  • 電源回路:12+1+1 Duet Rail Power System
  • CPU補助電源:8ピン×2
  • メイン電源:24ピンATX×1
  • PCI Express 5.0:x16スロット×1
  • PCI Express 3.0:x4スロット×1
  • M.2スロット:3基
  • M.2_1:PCIe 4.0 x4(CPU接続、2242/2260/2280対応)
  • M.2_2:PCIe 4.0 x4(チップセット接続、2260/2280対応)
  • M.2_3:PCIe 4.0 x4/SATA(チップセット接続、2280対応)
  • SATAポート:SATA 6Gb/s×6
  • RAID対応:RAID 0/1/5/10(SATA)
  • M.2冷却:M.2 Shield Frozr
  • 有線LAN:Realtek RTL8125BG 2.5Gbps LAN
  • 無線LAN:Intel Wi-Fi 6E(IEEE 802.11ax)
  • Wi-Fi周波数帯:2.4GHz/5GHz/6GHz
  • Wi-Fi最大通信速度:2.4Gbps(理論値)
  • Bluetooth:Bluetooth 5.3
  • 映像出力端子:HDMI 2.1×1、DisplayPort 1.4×1
  • HDMI最大解像度:3840×2160(60Hz)
  • DisplayPort最大解像度:7680×4320(60Hz)
  • 映像出力の使用条件:内蔵GPU搭載CPUが必要
  • オーディオチップ:Realtek ALC897
  • オーディオチャンネル:7.1チャンネルHDオーディオ
  • オーディオ技術:MSI Audio Boost
  • 光デジタル音声出力:S/PDIF×1
  • 背面USB Type-C:USB 3.2 Gen 2x2(20Gbps)×1
  • 背面USB Type-A:USB 3.2 Gen 2(10Gbps)×3
  • 背面USB 2.0:Type-A×4
  • 内部USB Type-C:USB 3.2 Gen 2(10Gbps)×1
  • 内部USB 3.2 Gen 1:5Gbps対応×2ポート分
  • 内部USB 2.0:4ポート分
  • CPUファンコネクタ:4ピン×1
  • 水冷ポンプコネクタ:4ピン×1
  • システムファンコネクタ:4ピン×4
  • アドレサブルRGBコネクタ:3ピン×2
  • RGB LEDコネクタ:4ピン×1
  • デバッグ機能:EZ Debug LED×4
  • CMOSクリア機能:背面Clear CMOSボタン搭載
  • 基板構造:6層PCB、2オンス厚銅層
  • 対応OS:Windows 11 64bit、Windows 10 64bit
  • 主な付属品:Wi-Fiアンテナなど

まとめ

MSI MPG B760M EDGE TI WIFIは、Micro-ATX規格でPCを組む際に、どの程度のストレージ容量や接続機能が必要になるかを考えて選びたいマザーボードです。

ゲームや動画編集などで複数のSSDを使い分けたい場合は、3基のM.2スロットや6基のSATAポートを実際にどのように活用するかが判断材料になります。

一方で、CPUのアップグレードや倍率オーバークロックを重視する場合は、LGA1700ソケットとB760チップセットの制限が自分の用途に合っているか確認する必要があります。

また、Micro-ATXケースを使用する場合は、グラフィックボードのサイズや拡張カードの搭載予定、冷却パーツの配置まで考えて構成を決めることが大切です。

現在使用しているパーツや将来的に追加したい機器を整理し、必要な機能が過不足なく備わっているかを基準に検討すると選びやすくなります。

対応CPUやメモリ、拡張端子などの詳しい仕様については、Amazonの商品ページで確認してみてください。
